Temeljna plošča za garažo: obtežbe, vrata in odvodnjavanje

Temeljna plošča za garažo mora biti načrtovana glede na tla, konstrukcijo garaže in dejansko uporabo prostora. Pred betoniranjem je treba uskladiti tudi končno višino poda, garažna vrata, dovoz, preboje in pot odvajanja vode. Univerzalna debelina plošče ali mreža armature, izbrana samo po površini garaže, tega ne zagotovi.

Pri naročanju temeljev zato pripravite več kot podatek o širini in dolžini prostora. Izvajalec potrebuje veljaven načrt, projektant pa podatke o vozilih, opremi in terenu. Ta vodič pomaga sestaviti uporaben seznam preverjanj za garažo ob hiši ali samostojen objekt; ne določa konstrukcijskih mer za vašo parcelo.

Najprej ločite nosilno ploščo od zaključnega poda

Beseda plošča lahko v ponudbah pomeni različne stvari. Temeljna plošča prenaša obremenitve objekta na tla. Talna betonska plošča med drugimi temelji pa ima lahko drugačno konstrukcijsko nalogo. Nad njima so lahko še izolacija, estrih, zaščitni premaz ali keramika. Če ponudnika govorita o različnih sestavah, primerjava njunih centimetrov in cen ni uporabna.

Na prerezu naj bodo jasno označeni nosilni del, podpora, zaščita pred vodo in končni pod. Zapisano naj bo, kateri sloj oblikuje padce in kateri ostane konstrukcijsko nespremenjen. Naklona ne ustvarjajte z naknadnim odstranjevanjem betona ali zmanjševanjem zaščitnega sloja armature brez odobrene rešitve. Več o osnovni odločitvi preberite v vodiču pasovni temelji ali temeljna plošča.

Uporaba garaže določa podatke za projektanta

Garaža za eno osebno vozilo ni enaka delavnici z dvigalom, skladišču materiala ali prostoru za težak kombi. Poleg skupne mase vozila so pomembni položaji obremenitev, stik pnevmatik s podom, podporne noge opreme in pritrditve v beton. Steber ali noga dvigala obremenitev prenaša drugače kot avtomobil, ki stoji na štirih kolesih.

Projektantu izročite podatke za predvideno in verjetno prihodnjo uporabo. Pri dvigalu vključite dokumentacijo konkretnega modela: način sidranja, zahteve za podlago in omejitve proizvajalca. Predvidite tudi težke omare, baterijske hranilnike ali zalogo drv, če bodo v istem prostoru. Temeljenje hiše in uporabne obtežbe tal sta povezani, vendar nista ista postavka izračuna.

Podatke o tleh, vodi in morebitnem nasipu obravnavajte skupaj s konstrukcijo. Gladek beton na površini ni dokaz, da je pod njim enakomerno pripravljena podpora. Če je garaža delno na starem nasipu, delno na naravnih tleh, naj bo to izrecno navedeno v strokovni presoji. Učni dokumenti o geotehničnem projektiranju nosilnost in posedanje obravnavajo ločeno; izpolnitev enega preverjanja še ne pomeni ustreznosti vseh drugih.

Vrata potrebujejo dogovorjeno končno višino

Pred naročilom vrat določite višino dokončanega poda, ne le vrha svežega betona. Dodatni sloji lahko vplivajo na svetlo odprtino, vodilo, spodnje tesnilo in prehod z dovoza. Merilec vrat naj dobi isti prerez kot izvajalec plošče. Če bo končna obloga izbrana pozneje, mora biti njena višinska rezerva zapisana.

Navodila se razlikujejo tudi med vrstami vrat. Hörmann v navodilih z datumom 1. 6. 2023 za stranska sekcijska vrata HST 42/HART 42, serija 30, zahteva dokončano odprtino in garažni pod pred montažo. To je uporaben primer usklajevanja obrti, ni pa univerzalno zaporedje za vsa sekcijska ali dvižna vrata. Za izbrani model pridobite njegovo aktualno montažno dokumentacijo.

Na stiku vrat preverite še bočne zaključke, stik s hidroizolacijo in možnost menjave tesnila. Če se pri zaprtem krilu voda zbira ob pragu, samo močnejše tesnilo ne odpravi napačne smeri dotoka. Višino zunanje ureditve določite pred asfaltiranjem ali tlakovci, da poznejša ureditev ne zapre načrtovanega detajla.

Pot vode narišite od dovoza do iztoka

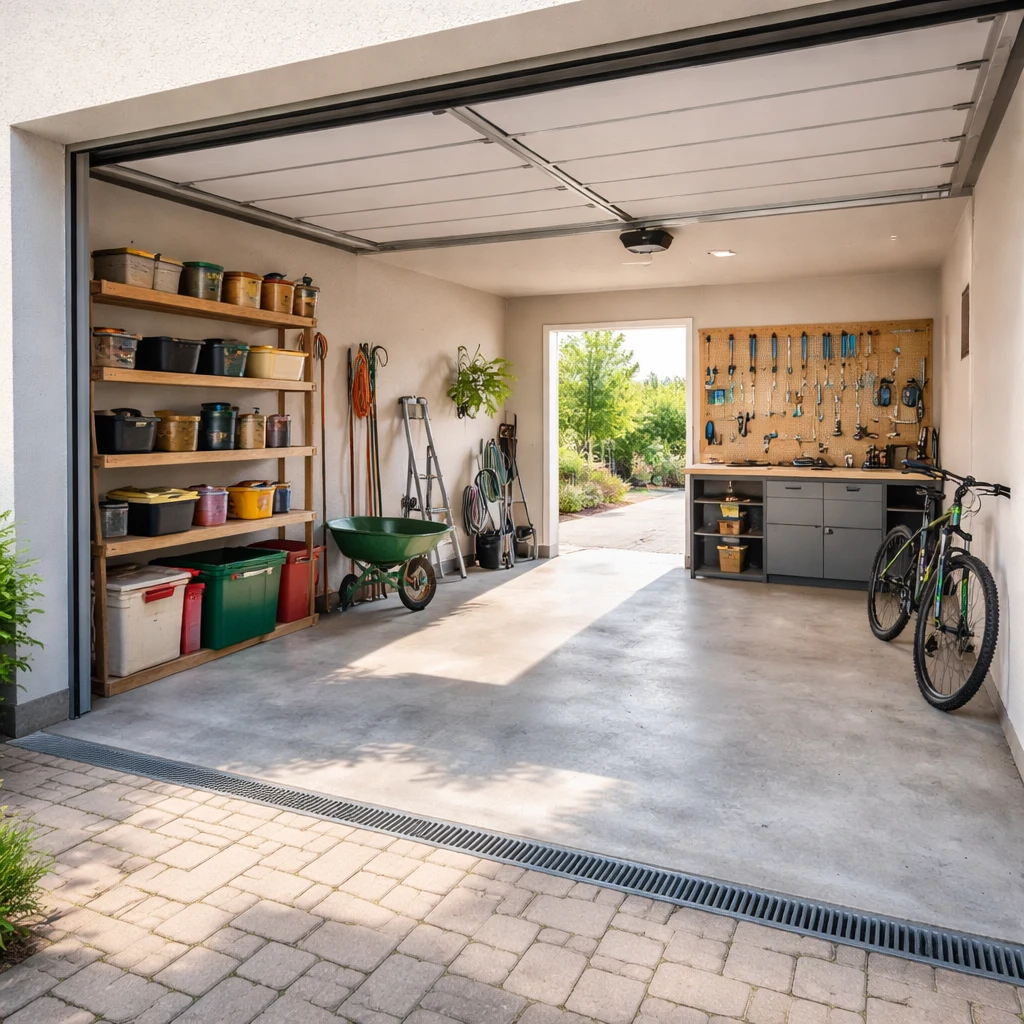

Najprej ločite dež z dovoza od vode, ki jo v garažo prinese vozilo. Zunanja kanaleta lahko prestreže del površinskega dotoka, vendar ne odvede samodejno tudi vode iz notranjosti. Talni odtok pa ne reši dovozne klančine, ki vodo usmerja proti vratom. Obe poti preverite na skupnem načrtu višin in odvodnjavanja.

Voda iz garaže lahko vsebuje nečistoče z vozila. Priključka na kanalizacijo ali ponikanja zato ne določite po tem, kateri jašek je najbližji. Projektant in upravljavec naj potrdita dovoljeno rešitev za konkretno uporabo. Pri izbiri kanalete preverite mesto vgradnje, obremenitev rešetke, korozijsko okolje in dostop za čiščenje. Izdelek za dvorišče ni samodejno ustrezen za vse pogoje znotraj garaže.

Proizvajalec ACO v ponudbi ločuje rešitve za hišo in vrt od sistemov za parkirne objekte. Primerjava teh področij pokaže, zakaj oznaka odtok ni dovolj za naročilo. Posebne lastnosti poimenovanega izdelka niso zagotovljene pri vsaki kanaleti istega proizvajalca. Katalog in detajl priključka morata pripadati dejansko izbranemu modelu.

Kaj preveriti pred potrditvijo načrta

Tabela ni popis vseh projektnih zahtev. Uporabite jo za odkrivanje manjkajočih informacij med načrti in ponudbami. Nejasnosti rešite pred izvedbo, ko je položaj cevi in višino praga še mogoče prilagoditi brez rušenja.

Ponazoritveni račun višinske rezerve

Predpostavimo povsem izmišljen primer: končni pod naj bo 60 mm nad vrhom nosilne plošče. Predvideni zaključni sloji skupaj zavzamejo 45 mm. Razlika je 60 − 45 = 15 mm. To je preostala višinska rezerva v tem primeru, ne predpisana debelina izravnave ali dovoljenje za dodatni sloj.

Če pozneje izbrana obloga in njena podlaga skupaj zavzameta 65 mm, se prvotna rešitev ne izide: 60 − 65 = −5 mm. Namesto prilagajanja vrat na gradbišču je treba uskladiti sestavo in višine. Račun ne dokazuje nosilnosti, ustreznega padca, tesnjenja ali dovoljenega delovanja vrat; samo pokaže posledico spremembe slojev.

Enako preglednico pripravite za prag, kanaleto in dovoz. Pri več referenčnih točkah naj bodo višine vezane na isto izhodišče. Zapis »približno raven pod« izvajalcem ne pove, kako se tri ločene površine srečajo. Izmerjene kote v zapisniku so uporabnejše od fotografije brez merila.

Pregled pred betonom in prevzem po izvedbi

Pred betoniranjem preverite položaj prebojev, odtokov, rezervnih cevi in pritrdišč skupaj z armaturo. Naknadno vrtanje je lahko problematično, če zadene palice ali načrtovano tesnilno ravnino. Posebej označite mesta, na katerih se bo pozneje sidrala oprema. Podrobnejši seznam najdete v članku armatura za temeljno ploščo.

Po izvedbi zabeležite dejanske višine in dogovorjeni način nege betona. Naslednja obrt naj ne sklepa o pripravljenosti podlage samo iz števila preteklih dni. Za premaz ali keramiko veljajo zahteve izbranega sistema glede stanja površine in vlage. Morebitne razpoke naj se ocenijo pred zakrivanjem, ne šele po tem, ko je zaključni pod že položen.

Ob predaji shranite končni prerez, zapis sprememb, fotografije skritih delov in navodila za čiščenje odtokov. Pri garaži je koristno tudi zapisati dovoljeno uporabo opreme in položaje instalacij. Tako poznejša menjava vrat ali vgradnja omare ne temelji na ugibanju o tem, kaj je v betonu.

Kako pripraviti skupno predajo med izvajalci

Pred začetkom dela pripravite en list z referenčno višino, končnim podom, odprtino vrat in položajem odtokov. Na njem označite veljavno revizijo, da izvajalec dovoza ne uporabi stare skice. Spremembo enega podatka pošljite vsem odvisnim izvajalcem. Če se debelina obloge spremeni, mora to vedeti tudi merilec vrat, četudi jih je že naročil.

Pri ponudbi ločite pripravo tal, nosilno konstrukcijo in zaključni pod. Zapišite, ali je vključena kanaleta, njen priključek, zaščita betona med nadaljnjimi deli in priprava za premaz. Zahtevajte tudi opis ravnanja pri nepredvidenem stanju tal. Tako dodatna dela niso skrita v splošni postavki, ampak imajo določen razlog, izmero in način dogovora.

Predpostavimo ponazoritveno spremembo: garaža je bila načrtovana samo za parkiranje, pozneje pa želite dvigalo. Ne zadostuje dopis, da bo beton močnejši. Najprej potrebujete podatke modela dvigala in pregled že načrtovane konstrukcije. Ustreznost sidranja, lokalnih obremenitev in podlage naj bo potrjena skupaj. Ta scenarij ni opis našega izvedenega projekta, temveč primer, katera vprašanja odpre sprememba uporabe.

Na končni predaji označite še odprte naloge. Če vrata niso montirana ali odtok ni priključen, se ustrezna postavka ne označi kot dokončana. Podatke o skritih ceveh shranite z merami od stabilnih referenčnih točk. Poznejši monter tako ne išče varnega mesta za vrtanje samo po splošni fotografiji.
