Hišni vodovod: razvod hladne in tople vode pred zapiranjem sten

Hišni vodovod načrtujte od vseh porabnih mest do dejanskega dovoda in vira tople vode. Pred zapiranjem sten morajo biti določeni cevni sistem, dimenzioniranje, trasa, izolacija, dostopni ventili in preverjanje spojev. Zaključen razvod ni samo niz cevi, iz katerih priteče voda: vključuje tudi dokumentiran preskus, pripravo na zagon ter podatke za poznejše vzdrževanje.

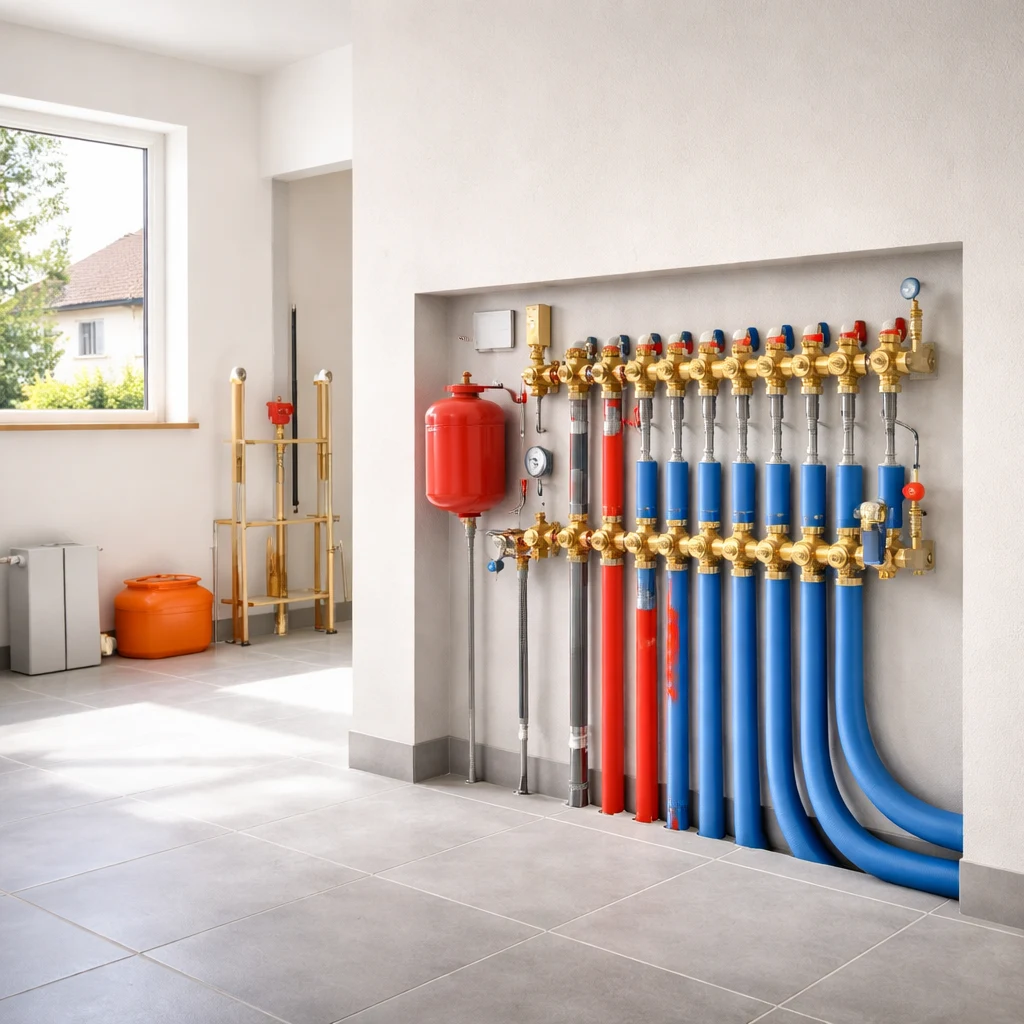

Ta vodnik obravnava interno napeljavo hladne in tople vode v hiši. Postopek priključitve parcele na javni vodovod je ločena tema. Tudi cevni sistem ogrevanja ni samodejno sistem za pitno vodo, čeprav je na fotografiji tehničnega prostora videti podoben. Materiali in uporaba morajo biti jasno opredeljeni za konkretno napeljavo.

Začnite s seznamom porabnikov in načinom uporabe

V načrt vnesite kuhinjsko korito, umivalnike, prhe, kad, straniščne kotličke, pralni in pomivalni stroj ter zunanja mesta uporabe. Za vsako mesto zapišite, ali potrebuje hladno vodo, toplo vodo ali drugačno priključno rešitev po navodilu naprave. Določite tudi položaj priključka glede na končno opremo.

Seznam naj vključuje redko uporabljene prostore. Kopalnica za goste, sezonska zunanja pipa ali načrtovana prihodnja kuhinja lahko povzročijo drugačna vprašanja kot vsakodnevno uporabljena prha. Rezerva za prihodnost ne pomeni, da je smiselno pustiti dolg napolnjen in neuporabljen cevni odsek.

Projektantu opišite sočasno uporabo in pričakovano udobje. Dve prhi ter polnjenje kadi pomenijo drugačen scenarij kot ena pipa. Število stanovalcev pomaga pri razumevanju uporabe, vendar samo ne določi premera cevi. Dimenzioniranje zahteva povezavo pretokov, tlakov, dolžin in dejanske opreme.

Ločite javni priključek od notranje napeljave

Podatki o razpoložljivem dovodu, merilnem mestu in lokalnih pogojih so izhodišče notranjega projekta. Če jih še nimate, jih je treba pridobiti pred dokončnim izborom. Enak tloris v dveh hišah ne pomeni nujno enakih razmer na vhodu v napeljavo.

Za širši postopek uporabite članek o priključkih vode in elektrike na parceli. Njegova tema so priključevanje in odgovornosti zunaj hiše. Notranji izvajalec pa mora vedeti, kje prevzame dovod in kateri deli opreme so vključeni v njegovo pogodbo.

NIJZ pri priporočilih za lastnike objektov loči interno vodovodno napeljavo ter opozarja na zastajanje vode in neuporabljene dele. Za načrtovanje je zato pomemben tudi dejanski režim uporabe, ne samo možnost mehanskega priklopa. Priporočila za vzdrževanje niso projekt cevnih dimenzij ali navodilo za samostojno dezinfekcijo nove hiše.

Cev, spoj in orodje morajo tvoriti preverjen sistem

Pri ponudbi zahtevajte identiteto cevi, fitingov in načina spajanja. Skupna oznaka večplastna cev, PEX ali kovinski vodovod ne pove, ali so komponente med seboj dovoljene. Podobne mere ali barve niso dokaz zamenljivosti različnih sistemov.

Dokumentacija Uponorjevega sistema večplastnih kompozitnih cevi na primer ločuje vrste fitingov in potrebna orodja. To je primer sistemske obravnave, ne priporočilo enega proizvajalca za vsako hišo. Za vašo izvedbo je treba preveriti aktualno dokumentacijo konkretnih komponent in uporabo za pitno vodo.

Izvajalec naj določi, kateri spoji bodo pozneje dostopni in kateri bodo skriti. Dovoljena skrita vgradnja se preveri za točen sistem in način izvedbe. Če se na gradbišču zamenja dobavitelj ali del komponent, sprememba potrebuje ponovno uskladitev; ni dovolj, da se na računu ohrani splošen naziv vodovod.

Razvod ima več možnih ureditev

Porabniki so lahko povezani prek različnih razvodov, razdelilnikov ali zaporednih poti. Izbira naj upošteva hidravlični izračun, dolžine, servisni dostop in režim uporabe. Več cevi samo po sebi ne pomeni boljše napeljave, manj spojev pa ni edino merilo kakovosti.

Preglejte pot od grelnika do oddaljenih pip. Kadar se razmišlja o cirkulaciji tople vode, mora projekt obravnavati celotno delovanje, tudi upravljanje, izolacijo in potrebne pogoje. Dodatna povratna cev ni samostojna rešitev brez uskladitve opreme ter dejanske uporabe.

V hiši, ki bo po gradnji več mesecev prazna, vnaprej načrtujte obdobje med preskusom in redno uporabo. Ne želite položaja, ko je napeljavo nekdo napolnil, nihče pa ne ve, kdo skrbi za njen zagon. Odgovornost naj bo zapisana in časovno usklajena z zaključevanjem objekta.

Tabela za dogovor pred izvedbo

Če del ponudbe ostane označen »po potrebi«, zahtevajte merilo, kdo in kdaj potrebo ugotovi. Pri skriti napeljavi je poznejša razprava o manjkajoči izolaciji ali ventilu bistveno težja kot dopolnitev popisa pred začetkom.

Izolacija in trasa nista samo estetski vprašanji

Topla in hladna voda imata različne zahteve, zato cevi ne obravnavajte kot enak paket. Projekt naj preveri vpliv bližnjih toplih instalacij, zaščito in podporo, prehode skozi konstrukcije ter sestavo tal ali sten. Izolacija mora ustrezati svoji nalogi in dejanskemu prostoru.

Za trdnost konstrukcije pomembnih delov ne zarezujte po občutku, da bi vanje skrili cev. Trase in preboji naj bodo usklajeni z drugimi načrti. Posebej preverite mesta ob prhi, kjer je treba priključek povezati tudi s tesnjenjem mokre sestave.

Servisni dostop načrtujte v končnem stanju. Ventil, ki je dosegljiv med gradnjo, lahko po montaži omare postane nedostopen. Z risbo preverite odpiranje vrat, višino police in prostor za dejanski poseg. Majhna odprtina, skozi katero se vidi ventil, ni vedno dovolj za njegovo menjavo.

Ponazoritveni račun vode v dolgem odseku

Za izmišljen primer predpostavimo raven odsek dolžine 12 m in notranji premer 12 mm. Geometrijska prostornina cevi je π × 0,006² × 12 m³, kar je približno 0,00136 m³ oziroma 1,36 litra. To je prostornina samega predpostavljenega odseka, brez armatur, fitingov in drugih delov napeljave.

Če za ponazoritev predpostavimo konstanten pretok 6 litrov na minuto, bi izmenjava enake prostornine trajala približno 1,36 / 6 minute oziroma 14 sekund. To ni izračun dejanskega časa do uporabne tople vode, saj nanj vplivajo še temperatura, mešanje, segrevanje materiala in delovanje vira.

Navedene mere in pretok niso priporočilo za izbor cevi ali higienski postopek. Primer pokaže, zakaj dolžina in notranji premer vplivata na količino vode v razvodu. Za primerjavo različic naj projektant uporabi dejanske podatke sistema, ne zunanji premer cevi ali približek s fotografije.

Preskus naj bo opravljen pred zakritjem spojev

Uponorjeva slovenska tehnična dokumentacija za večplastni sistem pri preskusu posebej obravnava dostopnost spojev in zapisnik. Članek od tam ne prenaša številčnih preskusnih tlakov ali časov kot pravilo za vse napeljave. Postopek, medij in parametre določi usposobljen izvajalec glede na aktualni sistem ter veljavne lokalne zahteve.

Zapisnik mora identificirati objekt, preskušeni del, uporabljeni sistem, pogoje, postopek, rezultat in odgovorno osebo. Ustna izjava »smo spustili vodo« ni enakovredna takšni evidenci. Preskus tesnosti tudi ni dokaz ustreznosti vode ali dokončanega zagona vseh naprav.

Če po preskusu dodate spoj ali prestavite priključek, preverite, kako se sprememba ponovno pregleda in dokumentira. Potrditev prejšnjega stanja ne pokriva avtomatično novega. Zapiranje sten naj sledi potrditvi dejanske izvedbe, ne samo datumu v terminskem načrtu.

Dokumentacija naj ostane uporabna lastniku

Pred zakritjem fotografirajte trase z orientacijo in prepoznavnimi referencami prostora. Shranite dejanske položaje ventilov, imena sistemov ter zapisnike. Fotografija od blizu brez podatka, kateri prostor prikazuje, pozneje pomaga bistveno manj.

Ob predaji določite, kako varno zapreti posamezen del ali celoten dovod in koga poklicati pri okvari. Lastnik naj prejme navodila za opremo in vzdrževanje, ne samo račun izvajalca. Redko uporabljene dele vključite v dogovor o uporabi ter pregledih po daljši odsotnosti.

Vprašanje vsakodnevnih navad in stroškov je posebej obravnavano v članku o zmanjševanju porabe tople vode. Pri novem vodovodu pa najprej zagotovite ustrezen projekt, izvedbo in zagon. Varčevanje ne sme temeljiti na samovoljnem spreminjanju pogojev, ki jih zahteva sistem.

Uskladite vodovod s pohištvom

Pred izvedbo preglejte priključke skupaj z načrtom kuhinje, kopalniške omarice in prostora za stroje. Priključek je lahko na ustrezni višini za napravo, pa vseeno ovira predal ali dostop do ventila. Zapišite končne mere opreme, ne začasne risbe brez izbranih elementov.

Kadar se pozneje spremeni omara ali armatura, preverite, ali to zahteva prestavitev spoja, podporo ali drugačen servisni prostor. Spremembe ne prepustite zadnji ekipi brez uskladitve in ponovnega pregleda napeljave.

Ob fotografiranju označite tudi območja, kjer se bodo kasneje pritrjevali nosilci in pohištvo. Fotografije pomagajo preprečiti poseg v skrito cev, vendar same ne določajo varnega mesta vrtanja. Montaža naj uporablja dejanske podatke izvedenega stanja in ustrezno preverjanje.
